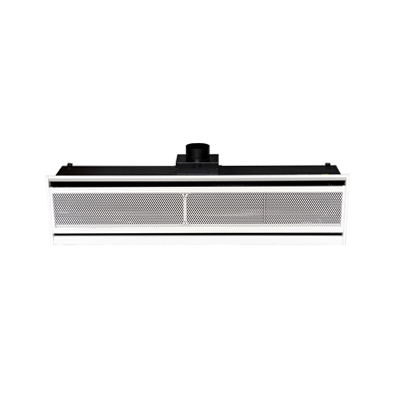

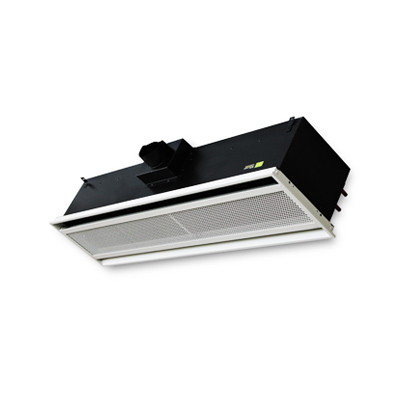

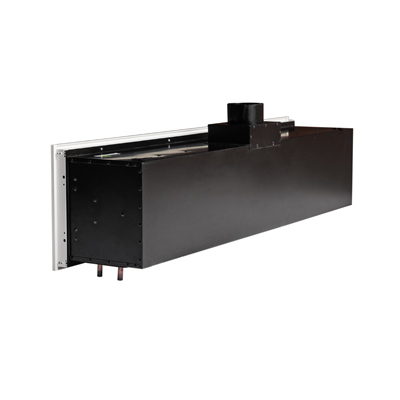

CACB300 型吊顶式诱导器

产品结合了吊顶散流器的气流分布特性和水媒冷却节能效果这二种技术的特点。以吊顶送风作为基本应用形式;能提供舒适的空调环境。 适用于写字楼、宾馆、图书馆、体育馆等对空气品质及静音要求较高、采用气-水作为换热媒体的空调应用设备。

  • 热交换率高,采用水为换热媒体,总冷量范围: 510W~2500W
  • 送风气流分布宽泛均衡,一次风风量范围:46~208CMH
  • 无需配置风机电机,系统更静音,噪声:≤40db(A)
  • 专有技术喷嘴,露点温度高、阻力低、吸收振动及缓冲吸声
  • 结构多样,扁平式结构设计,适用范围更广泛
  • 使用寿命长,安装便捷,维护成本低,节能环保

咨询 | 样本下载 |

产品介绍

CACB300型吊顶式诱导器是本公司根据市场需求研发的新产品。适用于写字楼、宾馆、图书馆、体育馆等对空气品质及静音要求较高、采用气-水作为换热媒体的空调应用设备。产品结合了吊顶散流器的气流分布特性和水媒冷却节能效果这二种技术的特点。以吊顶送风作为基本应用形式;能提供舒适的空调环境。

性能特点

一、舒适性

送风气流出风风速较低,气流分布宽泛。夏季工况条件下,单个诱导器送风气流沿诱导器宽度二侧方向呈贴附状扩散流出;因此送风气流有效作用面积大、应用场所的空气温度分布均匀。
二、诱导器布置
诱导器可以平行或者垂直于房间建筑正面布置而不会影响其运行特性。选择布置形式的因素主要有:美观(与吊顶天花协调)、由房间需要的负荷决定的诱导器配置数量、房间尺寸、有效射程、影响气流导向的各种其他因素(如:灯具、房间朝向、墙窗比、房间内较大集中的发热体位置等等)。
三、换热效率高
经AHU处理后的一次新风具有温度、湿度低的特点,流入上部静压箱后经安装在隔板上的喷嘴喷出进入混合室,部分承担室内负荷处理的功能。从室内吸入的二次风,流经气――水换热器进行热交换。在混合室内诱导风与一次风混合后通过条形状送风口送入室内。采用水作为换热媒体,其换热效率高、节约能源。可以根据空调系统需要将盘管的水系统配置成二管制或者四管制。诱导器长度可以在1200mm到2100mm范围内作自由选择,从而提供了较为宽泛的冷量选择范围。
四、低噪声
无需配置风机电机,因此应用系统噪声更低。
五、节能环保
可以选择较高的冷冻水温度,一年中有相当一段时间可以直接选择地下水或者自然冷却水作为冷源,能耗低。
六、占用空间小
采用扁平式结构设计,不仅适用于新建建筑;而且也可应用于老建筑翻新改造的项目之中。
七、独特的喷嘴组合技术
配置有多种结构和尺寸的喷嘴可供选择,以适应不同送风量选择需要。喷嘴外形及内腔尺寸具有极高的同一性特点。
八、结构选择多样性
一次风接管入口位置为侧接形式。诱导器可用于单个房间的空气独立调节,也可用于较大空间内的区域空气调节。
九、安装简易、低维护成本

诱导器面板宽度相对固定,适用于多种安装方式,可以满足不同吊顶风格的需要。面板表面可以选择微孔诱导网状或者选择条形状。
十、使用寿命长
诱导器主体材质主要选择铝、钢和铜。在正常的使用条件下其使用寿命可达20年。

型号表示法

CACB300 吊顶式诱导器
K 回风口表面形状 K-圆微孔版回风表面(无需标注) T-条形状回风口表面
FR

冷冻水进出连接位置与一次风接管入口同侧,且偏右

N 热交换盘管控制形式 2-二管制(无需填写)4-四管制
M 喷嘴类型 S-小喷嘴 M-中喷嘴 B-大喷嘴
J 喷嘴材质 J-金属材质(无需填写) X-非金属材质
L/Ln L诱导器面板总长度 Ln诱导器名义长度

示例:CACB300-FL-BX/1793x1800 表示诱导器面板总长度为1793mm、诱导器名义长度为1800mm;回风口表面要求为圆微孔、二管制;选择的喷嘴规格为大喷嘴、喷嘴材质为非金属;冷冻水进出连接位置与一次风接管入口同侧,且偏左的吊顶式诱导器。

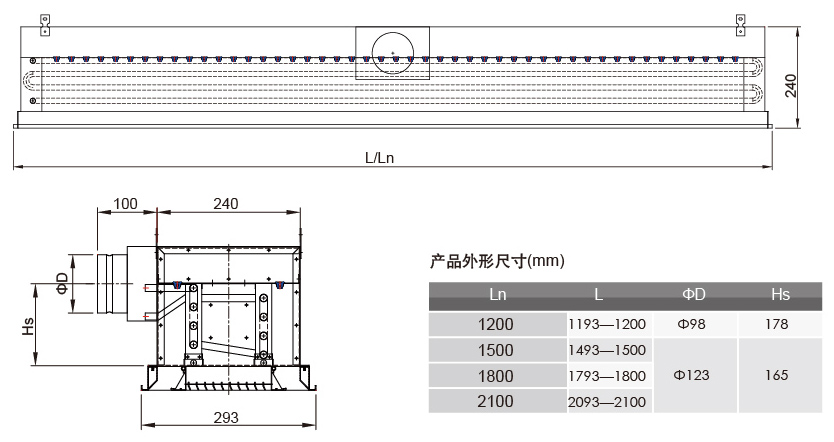

规格尺寸

专利认证

实用新型专利证书

实用新型名称:喷嘴及诱导式空气调节设备

专利号:ZL201420660940.9
