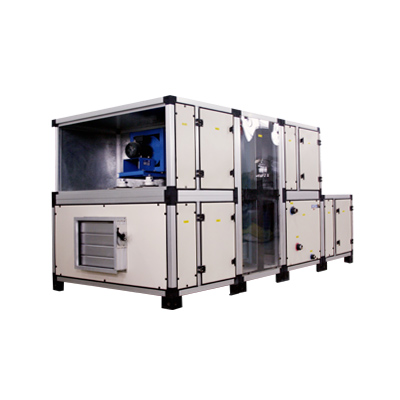

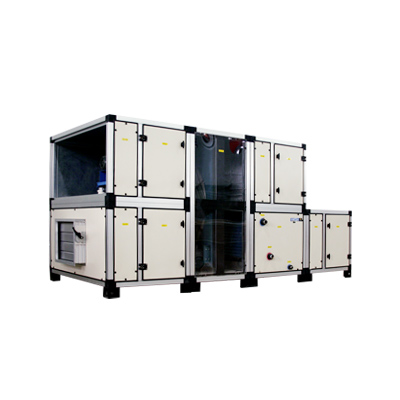

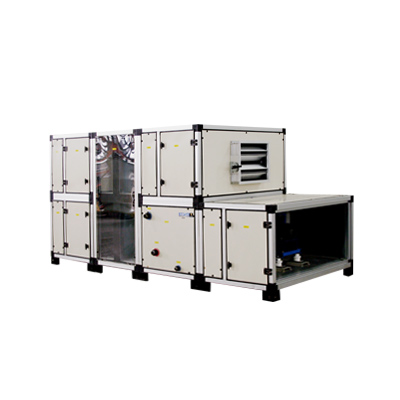

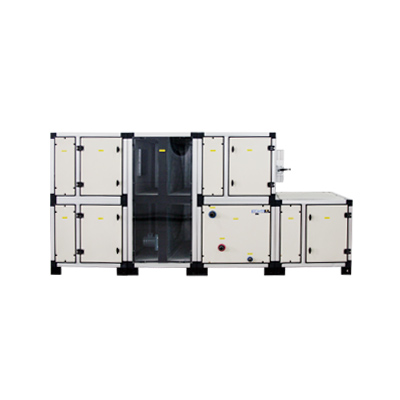

CBM 生物医药行业净化机组

生物医药、食品加工等行业所涉的洁净技术,其主要目标是控制细菌滋生和避免细菌交叉感染.而工业洁净室主要以控制尘埃的粒径和浓度,注重生产工艺过程的净化保护。创建生物医药、食品加工等行业专用空气处理机组以空气中的微粒和微生物为主要控制对象,同时注重控制室内空气的温湿度、新鲜空气量、噪声等,以期达到抑制和降低细菌滋生的目的。

  • 模块化集约组合
  • 框架结构合理
  • 按照EN1886标准
  • 箱体密封消声性能
  • 消声器消声性能优
  • 功能选择的多样性
  • 高品质过滤器

咨询 | 样本下载 |

产品介绍

生物医药、食品加工等行业所涉的洁净技术,其主要目标是控制细菌滋生和避免细菌交叉感染.而工业洁净室主要以控制尘埃的粒径和浓度,注重生产工艺过程的净化保护.研究表明,细菌滋生的必要条件是:尘埃(细菌的营养源)和高湿度(水分).为此,优化选择空气处理机组各构件的基材和形状;合理设置选择各基本功能段的组合以及尽可能合理采用抑菌、灭菌专用装置等措施就显得尤为重要.创建生物医药、食品加工等行业专用空气处理机组以空气中的微粒和微生物为主要控制对象,同时注重控制室内空气的温湿度、新鲜空气量、噪声等,以期达到抑制和降低细菌滋生的目的.根据GB50457-2008《医药工业洁净厂房设计规范》和GB/T19569-2004《洁净手术室用空气调节机组》等规范,其设计选型时需考虑的主要相关因素如下:

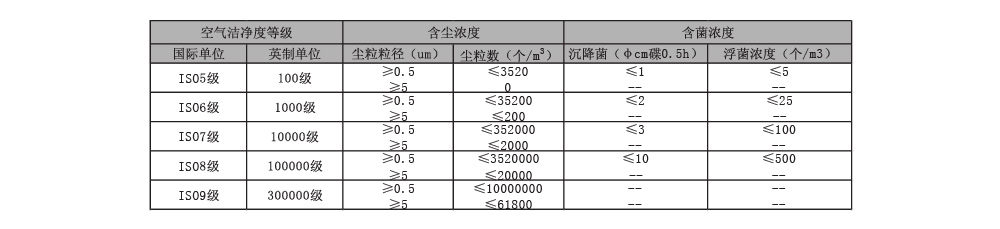

1、洁净度级别
2、室内温湿度要求

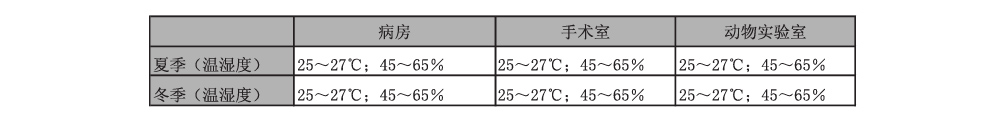

对于生物医药、食品加工等行业,除满足特殊的使用要求外,室内温湿度的具体要求:以穿着洁净工作服不产生不舒适感为宜.空气洁净度100级、10000级区域一般控制温度为20~24℃,相对湿度为45%~60%.100000级和300000级区域一般控制温度为18~26℃,相对湿度为45%~60%. 几种特殊应用场所温湿度要求
3、洁净室内新鲜空气量的选择
生物医药、食品加工等行业洁净室内新鲜空气量应取下列三项中的较大值 非单向流洁净室为总送风量的10%~30%,单向流洁净室为总送风量的2%~4%; 补偿室内排风量和保持室内正压值所需的新鲜空气量之和。 保证供给洁净室内每人每小时的新鲜空气量不小于40m3
4、洁净室内的噪声
动态测试时不宜超过75db(A),噪声控制设计不得影响洁净室生产工艺的净化条件。医院病房、手术室、动物实验室的噪声应控制在40~45db(A)。
5、正压值
洁净室必须维持一定的正压,不同空气洁净度的洁净区之间以及洁净区与非洁净区之间的静压差不应小于5Pa,洁净区与室外的静压差不小于10Pa。
6、排风
洁净室内具有局部排风装置时,其位置应设置在工作区气流流动方向的下风侧。

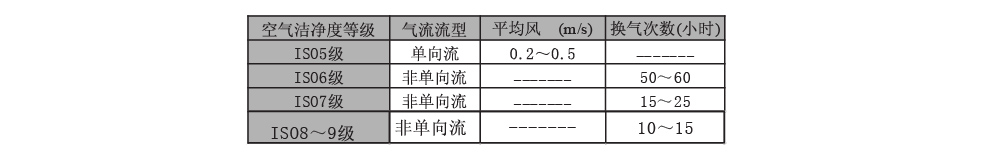

7、洁净室气流型和送风量(静态)GB50073-2001
8、送风量
洁净室的送风量,应选择下列三项中较大值
为保证空气洁净度等级的送风量
根据热湿负荷计算确定的送风量
向洁净室内供给的新鲜空气量
9、洁净室单向流气流满布度
垂直流洁净室气流满布度不小于60%
水平流洁净室气流满布度不小于40%
10、过滤器的选择、布置和安装位置应符合下列要求:
生物医药、食品加工等行业空气净化处理应根据空气洁净度等级要求合理选用相应的过滤器组合。
各级过滤器的处理风量应小于或等于过滤器额定风量。
中效(高中效)空气过滤器宜集中设置在空气处理机组的正压段。
电子除尘过滤器可设置在空气处理机组的负压段,具有阻力低、运行过程中可清洗而无需更换、模块化集成度、过滤效率高、
节约能源、具有抑菌、杀菌的功能、且控制能自成独立系统等特点。
亚高效或高效过滤器作为末端过滤装置时,宜设置在净化系统的末端。
11、调节控制及保护设施
生物医药、食品加工等行业和医院手术室等场所用空气处理机组需要重点控制空气中的尘埃、微生物的污染,能对室内定期进行杀毒灭菌。
常用的杀菌、灭菌装置有臭氧发生器、紫外线杀菌灯等是国际公认的具有广谱高效杀菌消毒功能的专用装置。这类装置对多种
致病微生物如大肠杆菌、沙门氏菌、金黄色葡萄球菌及甲、乙型肝炎病菌、各类真菌等多种微生物.均有很好的杀菌、灭菌作用。

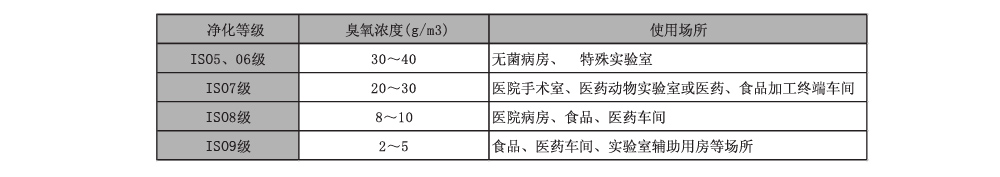

12、常用净化等级空气处理机组所配置的相应臭氧浓度

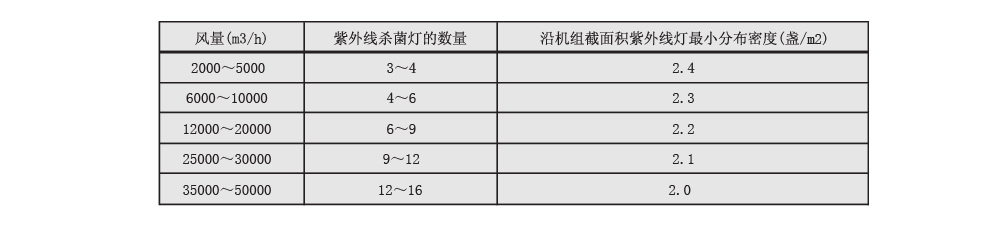

13、生物医药、食品加工等行业用空气处理机组紫外线杀菌灯配置推荐表
说明:
1、上表中紫外线杀菌灯的功率推荐采用为40W,紫外线光照最小密度是指:
紫外线灯具所在的功能段内单位截面积紫外线灯具配置的最少数量。
2、紫外线杀菌灯配置数量和最小分布密度二者间应选取相对较大值。
14、调节控制及保护设施
CBM净化机组的风机宜选用变频调速控制,采用电加热器时,宜配置无风、超温断电保护及无级调节加热
量的功能,采用电加湿器时宜设置无水保护。机组在冬季运行时,新风系统应当考虑设置系统防冻保护设 施。

性能特点

生物医药、食品加工等行业用净化机组的特点:
1、模块化集约组合
可以根据实际使用需求,独立调节、控制空调场所各分区域或者房间的送风量;从而使得风机电机、制冷机主机的功耗大幅降低,过渡季节可以采用大量新风作为冷源以减少能耗。当空调系统处于部分负荷时,其节能效果更为明显。机组的宽度、高度和长度均以160mm为模数成比例增加。
每一档风量均有多种宽、高比例的机组与之对应,可供多种选择.能最大限度的适应客户的需求.
标准的模数化产品为选型和制造提供更加方便和快捷的服务。
2、框架结构
各区域可以独立控制温度,有效避免局部区域出现过冷或者过热现象。在很大程度上能满足各种不同的个性化需求。采用创建密封和防冷桥专利技术(ZL99333068.1),利用高强度的工程塑料三角件将铝合金框架连接成箱形整体,独特的优质橡胶密封条保证壁板和框架安装方便、可靠,外形美观。壁板采用PVC材质包边,保温层采用密度大于45kg/m3、高压发泡聚氨脂保温、阻燃双层复合面板。
3、较高的空气品质按照EN1886标准

4、箱体密封消声性能
消音频带(50mm壁板)

5、消声器消声性能

6、功能选择的多样性
CBM净化空气处理机组功能单元齐全,可提供多种制冷、加热、加湿、消声、过滤、抑菌、灭菌的功能单元。 风机可选择配置无涡壳风机或者高效离心风机以满足不同使用场合的需求。特殊情况下还可提供具有能量 回收功能的净化机组。

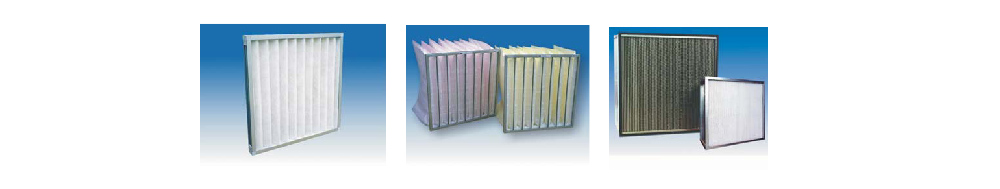

7、高品质过滤器
消音频带(50mm壁板)选高品质的过滤器是空气净化机组的重要保证。

型号表示方法

CBM
创建净化型空调处理机组(生物医药,食品加工等行业等行业专用)
12
机组宽度方向模数
09
机组高度方向模数
H
机组结构形式     H--卧式机组     V--立式机组
50
壁板厚度
L
机组左右方向符号,L表示左式,R表示右式
F
机组出风方向符号,F表示水平出风,U表示上出风


示例: CBM1209H25LF表示:壁板厚度为25mm,卧式安装结构,机组高度为1486mm,机组宽度为1966mm,左式水平出风的生物医药,食品加工等行业用空气处理机组

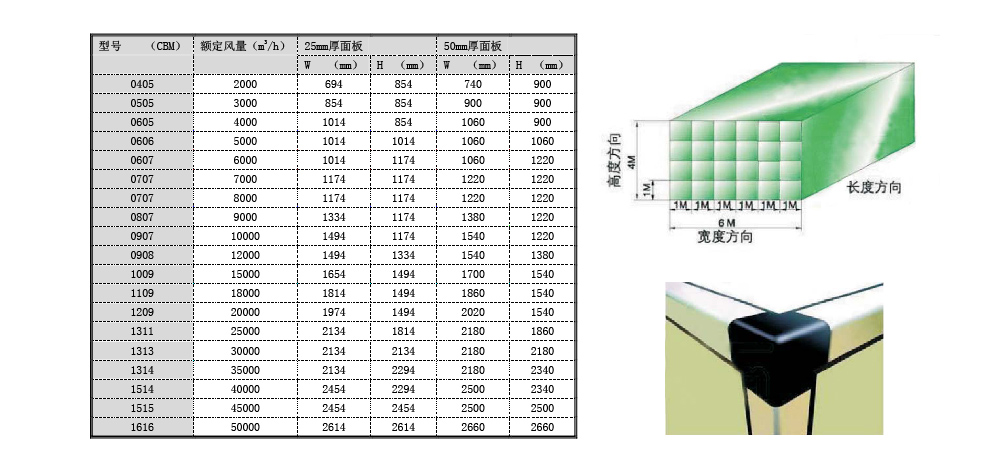

规格尺寸表

说明:
以上机组高度尺寸不包含底座高度(100mm)
机组采用三维模数m设计:1m=160mm
机组长度:长度模数*160+分段发货数*K
机组宽度:宽度模数*160+K
机组高度:高度模数*160+K
K值确定方法:25mm厚壁板结构机组K为54mm,50mm厚壁板结构机组K为100mm。

专利证书

专利名称:压出式吊装型空调机组

专利号:ZL6229383.0


专利名称:型材(空调机组框架)
专利号:ZL96311945.1


专利名称:隔热式铝型材
专利号:ZL99239204.7


专利名称:空调机组正压段密封框架
专利号:ZL00267019.4


专利名称:空调机组框架与门板的密封装置
专利号:ZL01245223.8


专利名称:方便拆卸的空调风机架
专利号:ZL99239203.9


专利名称:温控自力式变流型散流器
专利号:ZL99239878.9


专利名称:隔热防结露型材
专利号:ZL99333068.1
