当前位置 : 首页 > 产品中心 > 风口 > 变风量风口 > FK-VFB/W 温控变风量方形盘式送风口

FK-VFB/W 温控变风量方形盘式送风口

广泛应用于办公室、图书馆、会议室、展览厅、商场、休息室、宴会厅等多种类型建筑物,层高在5.0m左右的顶送风空调应用系统。也可以应用于以冰蓄冷等以送风温度较低为特征的、要求送风口具有调节送风量功能的空调系统中。

  • 自动识别冬夏季模式,自动控制室内温度
  • 完美气流组织,空气流动更充分更均匀
  • 独立调节和控制风量大小,节能降耗
  • 无需电源,随换随用,空间改造更方便

咨询 | 样本下载 |

产品介绍

FK-VFB/W系列温控变风量方形盘式送风口是本公司最新开发的产品之一。可广泛应用于办公室、图书馆、会议室、展览厅、商场、休息室、宴会厅等多种类型建筑物,层高在5.0m左右的顶送风空调应用系统。当选择FK-VFB/W/d系列产品时,也可以应用于以冰蓄冷等以送风温度较低为特征的、要求送风口具有调节送风量功能的空调系统中。

性能特点

一、节约能源

与其他变风量装置相比,FK-VFB/W温控变风量送风口可以有较小的压降。因此得以选择较低静压的送风机,从而大大节约能源消耗

每个温控变风量方形盘式送风口具有独立的调节控制风量大小的功能,因此可以避免建筑物的任何局部区域出现过冷或者过热的现象,即可以根据系统实际负荷、季节的变化、建筑物内各分区域负荷需求的不同等因素来调节空调系统和各送风单元的送风量;从而节省制冷或者制热系统的能源

当选择温控低温变风量送风口时,与普通风口相比,其送风气流温度和房间温度设定值之温差与普通空调系统送风口相比,其温差值可增加50%左右。对于具有同样热湿负荷要求的建筑物,当选择温控低温变风量送风口系统;可以降低系统的总送风量。从而使空调系统风机、电机日常运行的能耗大大降低、系统风管的几何尺寸可以大大缩小、提高了建筑物空间的利用效率,降低了建筑工程项目的一次投资


二、完美的气流组织

每个温控变风量方形盘式送风口在调节风量大小的过程中,采用调节和改变送风口有效流通面积的方法来调节送风量。从而保证送风气流的出风风速相对恒定,即具有在不同的送风量工况下具有几乎相同的出风风速、有效地保证了设计预期要求的送风气流射程(送风距离)和良好的贴附性能,使室内空气的流动更加充分;室内温度场的分布更加均匀。这是选择其他变风量系统所不具备的优点。

普通的变风量系统的送风口随着送风量的变化其出风风速也相应变化,在送风量降低时,送风风速也会降低,造成供冷时冷气流下坠,产生冷凝结露的缺陷,供热时热风送不到人员活动区域等等缺陷

独特的风口结构设计有效避免了夏季送冷风时气流下垂送出、四方向出风均匀、和通常的送风口相比具有混合快速均匀、送风气流再生噪声低等特点


变风量方形盘式送风口能保持正常工作的条件为:

1、送风温度限制条件
夏季工况:送风温度≥12℃,相对湿度≤95%
冬季工况:送风温度≤45℃

2、系统静压(风口入口静压)≤62Pa;最低入口静压应该大于15Pa。入口静压过高会导致温控变风量风口叶片阀调节局部出现较
为严重的泄漏现象。

3、当选择温控低温变风量送风口时,其夏季工况的送风温度t应为: 12℃ ≥ t ≥7℃
适用的房间温度为:≤26℃、相对湿度≤65%,房间的露点温度19℃。当选择温控低温变风量送风口时,其风口与风管连接
后应做良好的保温,一般情况下其保温层厚度应不小于25mm

型号表示法

FK
风口总代号
VFB/W
温控变风量方形盘式口
1
1:单冷型(不标记)      2:冷热型
d
12℃≥d≥7℃     d表示低温方形盘式送风口     ≥12℃     不标记
AxB
风口面尺寸
0
不选择附件(与软管或支封管连接)
ΦD
与风管连接外径尺寸(mm) (Φ148、Φ198、Φ248)


示例: FK-VFB/W/1/d/596×596/Φ198表示:风口面尺寸为596×596,与风管连接尺寸为Φ198mm的温控单冷型变风量方形盘式低温送风口

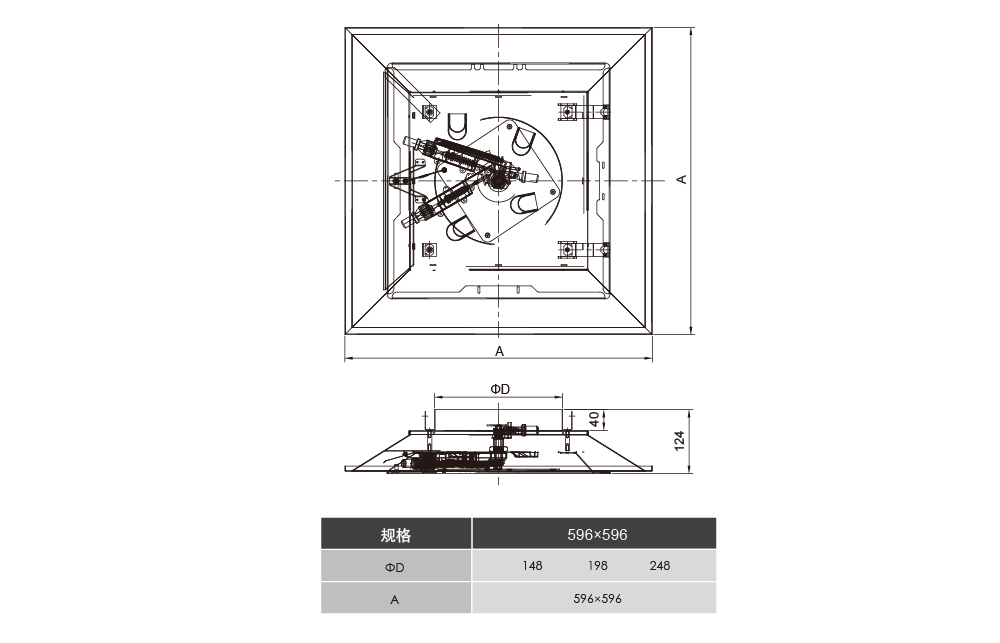

规格尺寸表

专利认证
