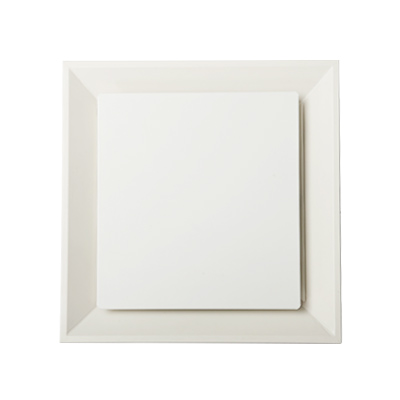

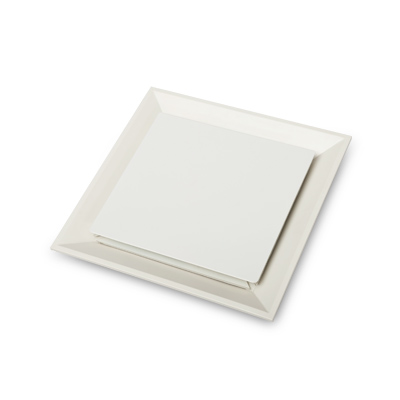

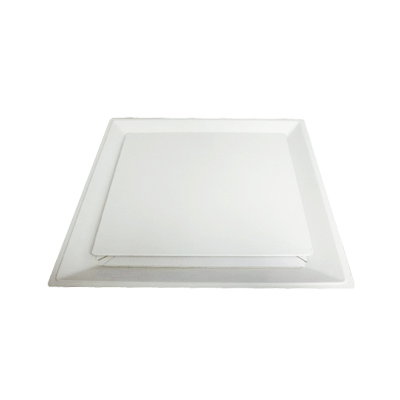

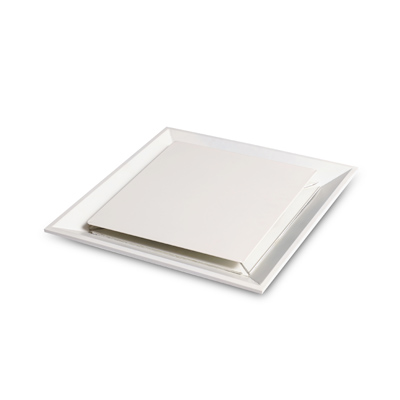

FK-VFB 电动方形盘式变风量风口

公司最新开发的产品之一。可广泛应用于办公室、图书馆、会议室、展览厅、商场、休息室、宴会厅等多种类型建筑物,层高在5.0m左右的顶送风空调应用系统。

  • 风量改变,出风口风速不变,保证送风量减小后,气流组织不变
  • 独立调节控制风量大小,轻松自由控制温度
  • 压降小,可用较低静压的送风机,节约能源
  • 适用于定静压变风量系统,提供变风量系统解决方案
  • 气流和房间温度设定值温差可增约50%,降低能耗
  • 有效调节送风量,使气流更充分,温度分布更均匀

咨询 | 样本下载 |

产品介绍

FK-VFB/W系列温控变风量方形盘式送风口是本公司最新开发的产品之一。可广泛应用于办公室、图书馆、会议室、展览厅、商场、休息室、宴会厅等多种类型建筑物,层高在5.0m左右的顶送风空调应用系统。当选择FK-VFB/W/d系列产品时,也可以应用于以冰蓄冷等以送风温度较低为特征的、要求送风口具有调节送风量功能的空调系统中。

性能特点

一、较小压降,节省能源

FK-VFB变风量风口与其他变风量装置相比,有较小的压降。选择较低静压的送风机,大幅节约能源消耗。FK-VFB变风量风口与其他变风量装置相比,有较小的压降。选择较低静压的送风机,大幅节约能源消耗。

每个变风量方形盘式送风口具有独立的调节控制风量大小的功能,因此避免建筑物的任何局部区域出现过冷或过热的现象,可以根据系统 当选型配置温度感应自动控制型喷口时,该喷口具有自动识别感应送风温度,自动调节喷口的送风角度而无需在季节变化时采用人工调整的送风模式。

际负荷、季节的变化、建筑物内各分区域负荷需求的不同等因素来调节空调系统和各送风单元的送风量,节省制冷或者制热系统的能源。 当选型配置温度感应自动控制型喷口时,该喷口具有自动识别感应送风温度,自动调节喷口的送风角度而无需在季节变化时采用人工调整的送风模式。

低温变风量风口与普通风口相比送风气流温度和房间温度设定的温差值可增加50%左右。对于具有同样热湿负荷要求的建筑物,低温变风量风口系统可降低系统的总送风量,使空调系统风机、电机运行能耗 大大降低、系统风管的几何尺寸大幅缩小、提高建筑物的空间利用率。RAL9010,也可为用户特制其他RAL标准的颜色。


二、完美的气流组织

每个变风量方形盘式送风口在调节风量大小的过程中,采用调节和改变送风口有效流通面积的方法来调节送风量。保证送风气流的风速相对恒定,不同的送风量工况下具有几乎相同的出风风速、有效保证了预期要求的送风气流射程(送风距离)和良好的贴附性能,使室内空气的流动更加充分;室内温度场的分布更加均匀。这是优于其他变风量系统的特点。

普通的变风量系统的送风口随着送风量的变化其出风风速也相应变化,在送风量降低时,风速也会降低,造成供冷时冷气流下坠,产生冷凝结露的缺陷,供热时热风送不到人员活动区域等等缺陷

独特的风口结构设计有效避免了夏时气流下垂送出、四方向出风均匀、和通常的送风口相比具有混合快速均匀、送风气流再生噪声低等特点

变风量方形盘式送风口能保持正常工作的条件为:

1、送风温度限制条件 夏季工况:送风温度≥12℃,相对湿度≤95% 冬季工况:送风温度≤45℃

2、系统静压(风口入口静压)≤60Pa;最低入口静压应该大于15Pa;最高入口静压不超过90Pa。(否则在变风量风口叶片阀调节 局部出现较为严重的泄漏现象)。

3、当选择低温变风量风口时,其夏季工况的送风温度t应为: 12℃ ≥ t ≥6℃ 。适用的房间温度为:≤26℃、相对湿度≤65%,房间的 露点温度19℃。当选择低温变风量风口时,其风口与风管连接后应做良好的保温,一般情况下其保温层厚度应不小于25mm。



型号表示方法

FK
风口总代号
VFB
变风量方形盘式风口
D

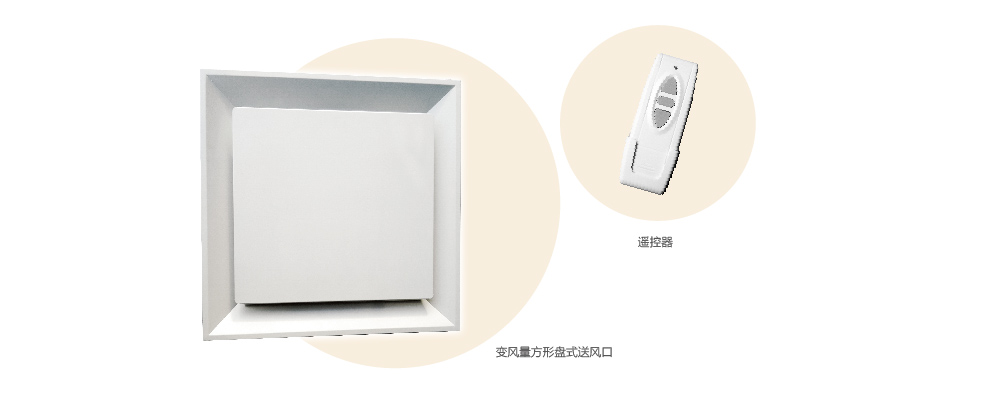

控制方式      D:电动无线遥控
d
12℃≥d≥6℃     d表示低温方形盘式送风口     ≥12℃     不标记
AxB
风口面尺寸
0
不选择附件(与软管或支封管连接)
ΦD
与风管连接外径尺寸(mm) (Φ148、Φ198、Φ248)


示例: 1、FK-VFB/D/496×496/Φ148表示:风口面尺寸为496×496,与风管连接尺寸为Φ148mm的变风量方形盘式电动无线遥控送风口。

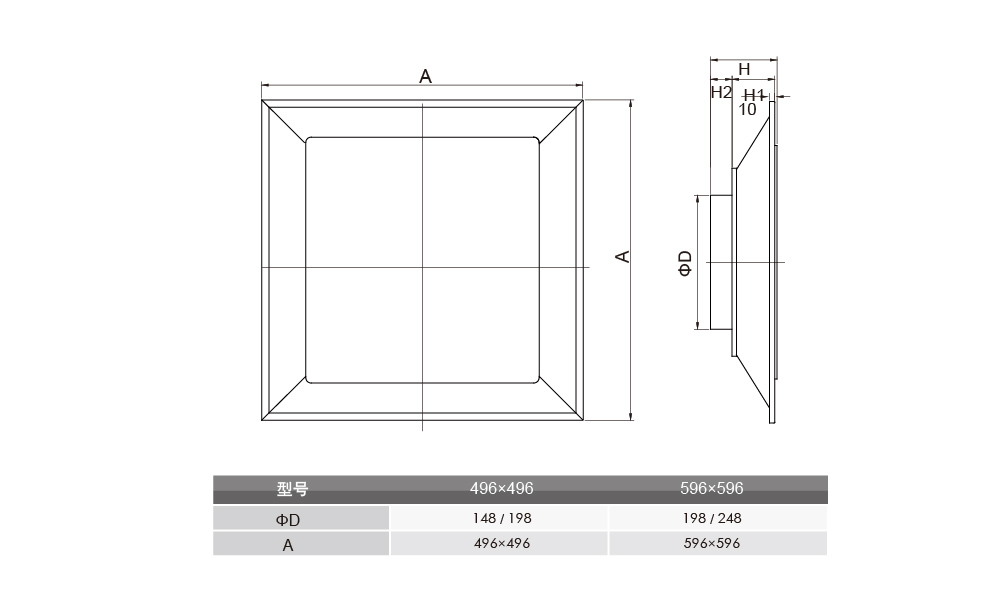

规格尺寸

专利认证

实用新型专利证书
实用新型名称:变风量方形盘式风口
专利号:ZL03259291.4
