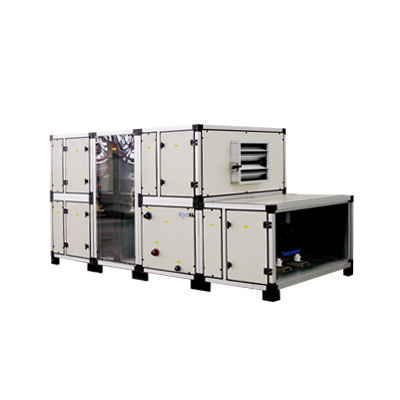

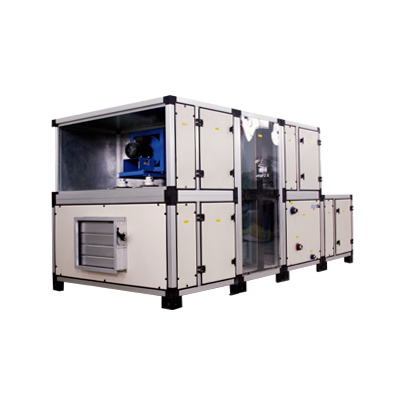

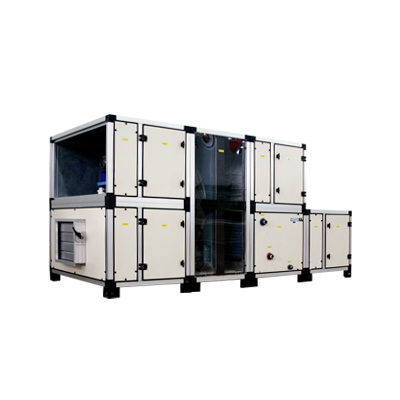

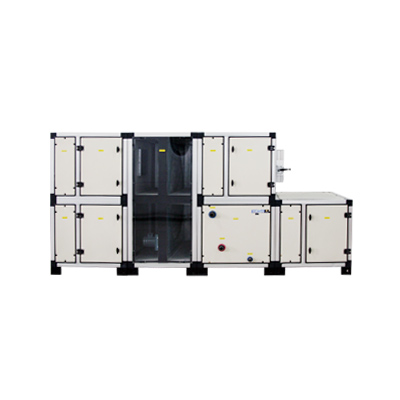

CEL 科技电子行业净化机组

适用于微电子、光学仪器、航天航空、化学工业、精密制造等行业生存和发展需要洁净技术和能满足其应用的净化设备和生产场所。

  • 模块化集约组合
  • 框架结构
  • 按照EN1886标准
  • 箱体密封消声性能
  • 消声器消声性能
  • 功能选择多样性
  • 高品质过滤网

咨询 | 样本下载 |

产品介绍

微电子、光学仪器、航天航空、化学工业、精密制造等行业生存和发展需要洁净技术和能满足其应用的净化设备和生产场所。而洁净室的设计、制造、管理是其产品质量能得到保证的基本条件和要求.电子类产品在制造、生产过程中对室内空气环境和品质要求极为严格,主要以控制室内空气中的微粒和浮尘为主要对象,同时控制室内空气的温湿度、新鲜空气量、噪声等均作出了严格的规定,根据GB50073-2001《洁净厂房设计规范》和ISO14644-1,其主要相关技术参数要求如下:

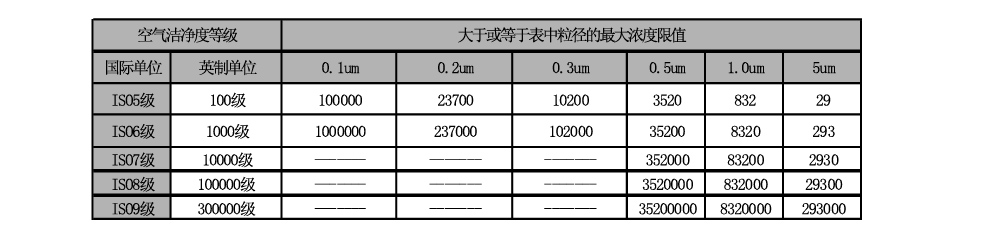

1、洁净度级别

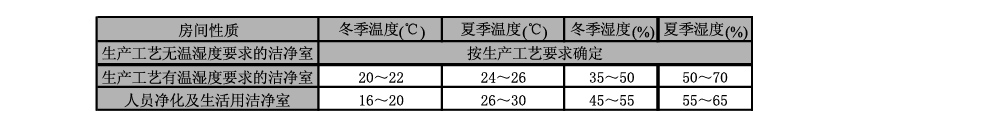

2、室内温湿度要求

3、洁净室内新鲜空气量的选择
洁净室内新鲜空气量应取下列二项中的较大值; 补偿室内排风量和保持室内正压值所需的新鲜空气量之和; 保证供给洁净室内每人每小时的新鲜空气量不小于40m3。
4、洁净室内的噪声级(空态)
非单向流洁净室不应大于60db(A),单向流、混合流洁净室不应大于65db(A)。
5、正压值
洁净室与室外的静压差不小于10Pa,不同空气洁净度的洁净区与非洁净区的静压差不应小于5Pa.
6、排风
洁净室内具有局部排风装置时,其位置应设置在工作区气流流动方向的下风侧。
7、洁净室气流型和送风量(静态)GB50073-2001
8、送风量
洁净室的送风量,应选择下列三项中较大值
为保证空气洁净度等级的送风量
根据热湿负荷计算确定的送风量
向洁净室内供给的新鲜空气量
9、洁净室单向流气流满布度
垂直流洁净室气流满布度不小于60%
水平流洁净室气流满布度不小于40%
10、过滤器的选择、布置和安装位置应符合下列要求:
生物医药、食品加工等行业空气净化处理应根据空气洁净度等级要求合理选用相应的过滤器组合。
各级过滤器的处理风量应小于或等于过滤器额定风量。
中效(高中效)空气过滤器宜集中设置在空气处理机组的正压段。
电子除尘过滤器可设置在空气处理机组的负压段,具有阻力低、运行过程中可清洗而无需更换、模块化集成度、过滤效率高、
节约能源、具有抑菌、杀菌的功能、且控制能自成独立系统等特点。
亚高效或高效过滤器作为末端过滤装置时,宜设置在净化系统的末端。
11、调节控制及保护设施
风机宜选用变频调速控制,采用电加热器时,宜配置无风、超温断电保护.采用电加湿器时宜设置无水保
护.冬季需要时,新风系统应当考虑设置系统防冻保护设施

性能特点

创建电子行业用净化机组产品特点:
1、模块化集约组合
机组的宽度、高度和长度均以160mm为模数成比例增加.每一档风量均有多种宽、高比例的机组与之对应, 可供选择.小模数化的产品最大限度的适应客户的需求.标准的模数化产品为选型和制造提供更加方便和 快捷的服务.
2、框架结构
采用创建密封和防冷桥专利技术ZL99333068.1,利用高强度的工程塑料三角件等构件将铝合金框架连接成箱形整体,独特的优质
橡胶密封条保证壁板和框架安装方便、可靠,外形美观.壁板采用PVC材质包边,保温层采用密度大于45kg/m3高压发泡聚氨脂保温、阻燃双层复合面板。
3、按照EN1886标准

4、箱体密封消声性能
消音频带(50mm壁板)

5、消声器消声性能

6、功能选择的多样性
CEL电子行业专用空气处理机组功能单元齐全,可提供多种制冷、加热、加湿、消声、过滤的功能单元.风机
可以选择配置无涡壳风机或者高效离心风机以满足不同使用场合的需求.特殊情况下还可提供具有能量回收。

7、高品质过滤器
选高品质的过滤器是空气净化机组的重要保证。

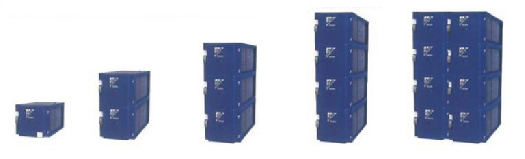

电子除尘过滤器的各种组合

型号表示方法

CEL
创建净化型空调处理机组(电子等行业专用)
12
机组宽度方向模数
09
机组高度方向模数
H
机组结构形式     H--卧式机组     V--立式机组
50
壁板厚度
L
机组左右方向符号,L表示左式,R表示右式
F
机组出风方向符号,F表示水平出风,U表示上出风


示例: 机组型号为CEL1209H25LF,表示壁板厚度为25mm,卧式安装结构,机组高度为1486mm,机组宽度为1966mm,左式水平出风

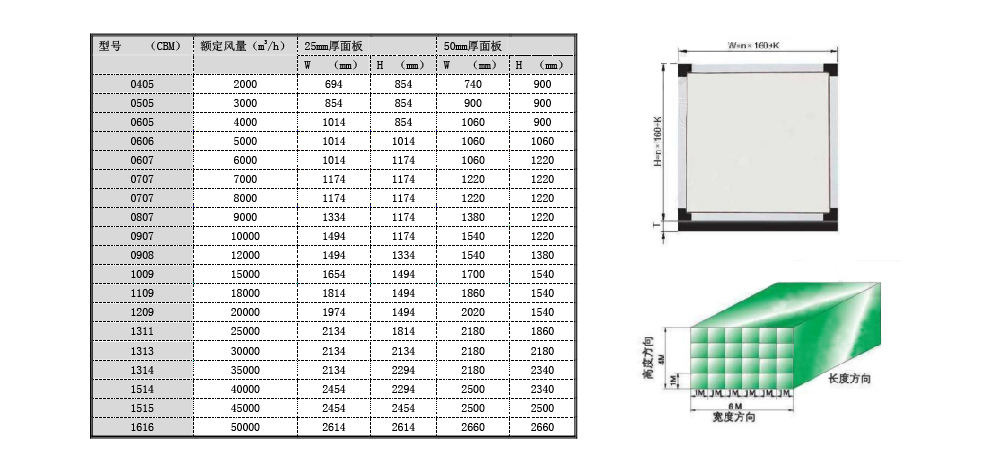

规格尺寸表

说明:
以上机组高度尺寸不包含底座高度(100mm)
机组采用三维模数m设计:1m=160mm
机组长度:长度模数*160+分段发货数*K
机组宽度:宽度模数*160+K
机组高度:高度模数*160+K
K值确定方法:25mm厚壁板结构机组K为54mm,50mm厚壁板结构机组K为100mm。

专利证书

专利名称:压出式吊装型空调机组

专利号:ZL6229383.0


专利名称:型材(空调机组框架)
专利号:ZL96311945.1


专利名称:隔热式铝型材
专利号:ZL99239204.7


专利名称:空调机组正压段密封框架
专利号:ZL00267019.4


专利名称:空调机组框架与门板的密封装置
专利号:ZL01245223.8


专利名称:方便拆卸的空调风机架
专利号:ZL99239203.9


专利名称:温控自力式变流型散流器
专利号:ZL99239878.9


专利名称:隔热防结露型材
专利号:ZL99333068.1
