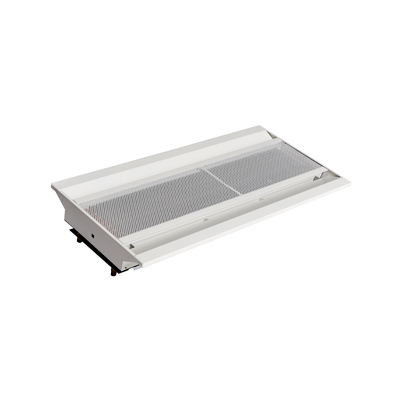

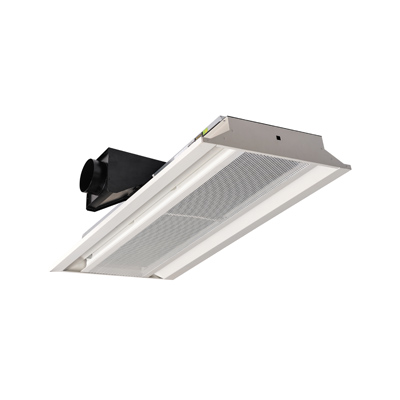

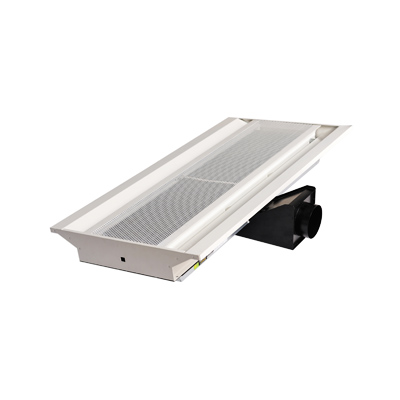

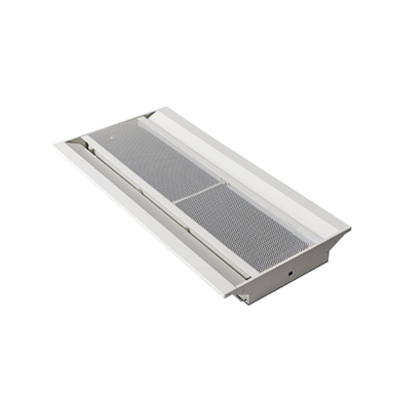

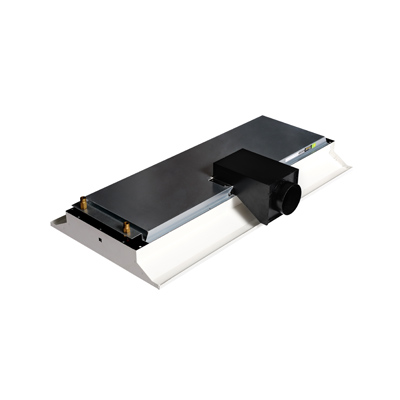

CACB600 型吊顶式诱导器

产品结合了吊顶散流器的气流分布特性和水媒冷却节能效果这二种技术的特点,以吊顶送风作为基本应用形式,提供舒适的空调环境。 适用于写字楼、宾馆、图书馆、体育馆等对空气品质及静音要求较高、采用气-水作为换热媒体的空调应用设备。

  • 热交换率高,采用水为换热媒体,总冷量范围: 510W~2500W
  • 送风气流分布宽泛均衡,一次风风量范围:44~327CMH
  • 无需配置风机电机,系统更静音,噪声:≤40db(A)
  • 专有技术喷嘴,露点温度高、阻力低、吸收振动及缓冲吸声
  • 结构多样,扁平式结构设计,适用范围更广泛
  • 使用寿命长,安装便捷,维护成本低,节能环保

咨询 | 样本下载 |

产品介绍

CACB600型吊顶式诱导器是本公司根据市场需求研发的新产品。适用于写字楼、宾馆、图书馆、体育馆等对空气品质及静音要求较高、且具有较高冷负荷、采用气-水作为换热媒体的空调应用设备。产品结合一次风具有诱导的功能特征,以吊顶送风作为基本应用形式;能提供舒适的空调环境 。

性能特点

一、舒适性
送风气流出风风速较低,气流分布宽泛。夏季工况条件下,单个诱导器送风气流沿诱导器宽度二侧方向呈贴附状扩散流出;因此送风气流有效作用面积大、应用场所的空气温度分布均匀。
二、诱导器布置
诱导器可以平行或者垂直于房间建筑正面布置而不会影响其运行特性。选择布置形式的因素主要有:美观(与吊顶天花协调)、由房间需要的负荷决定的诱导器配置数量、房间尺寸、有效射程、影响气流导向的各种其他因素(如:灯具、房间朝向、墙窗比、房间内较大集中的发热体位置等等。
三、换热效率高
经AHU处理后的一次新风具有温度、湿度低的特点。流入上部静压箱后经安装在隔板上的喷嘴进入混合室,部分承担室内负荷处理的功能。从室内吸入的二次风,流经水盘管进行加热或者冷却换热;在混合室内诱导风与一次风混合后通过条形状送风口送入室内。采用水作为换热媒体,其换热效率高、节约能源。可以根据空调系统需要将盘管的水系统配置成二管制或者四管制。诱导器长度可以在900mm到3000 mm范围内作自由选择,从而提供了较为宽泛的冷量选择范围。
四、低噪声
无需配置风机电机,因此应用系统噪声更低。
五、节能环保
可以选择较高的冷冻水温度,一年中有相当一段时间可以直接选择地下水或者自然冷却水作为冷源,能耗低、运行全周期无冷凝水烦恼。诱导器处于干工况条件下运行,工作区域的细菌无生存条件。
六、占用空间小
采用扁平式结构设计,不仅适用于新建建筑;而且也可应用于老建筑翻新改造的项目之中。
七、独特的喷嘴组合技术
配置有多种结构和尺寸的喷嘴可供选择,以适应不同送风量选择需要。喷嘴外形及内腔尺寸具有极高的同一性特点。
八、结构选择多样性
一次风接管入口位置可以选择顶接,也可以选择侧接形式,还可以选择具有排风接管。诱导器可用于单个房间的空气独立调节,也可用于较大空间内的区域空气调节。
九、安装简易、低维护成本
诱导器面板宽度相对固定,与吊顶通过T型龙骨或者其他形式吊顶装配成一体;面板表面可以选择微孔诱导网状或者选择条形状。无需配置风机电机、积水盘和过滤网。
十、使用寿命长
诱导器主体材质主要选择铝、钢和铜。在正常的使用条件下其使用寿命可达20年。

型号表示法

CACB600 吊顶式诱导器
K 回风口表面形状 K-圆微孔版回风表面(无需标注) T-条形状回风口表面
HRR-ELS

水管接口位置及排风管位置相对箱体的布置形式

N 热交换盘管控制形式 2-二管制(无需填写) 4-四管制
M 喷嘴类型 S-小喷嘴 M-中喷嘴 B-大喷嘴
L/Ln L诱导器面板总长度 Ln诱导器名义长度

示例:CACB600-HRR-ELS-S/2100x1800表示诱导器面板总长度为2100mm、诱导器名义长度为1800mm;回风口表面要求为圆微孔、二管制;

选择的喷嘴规格为小喷嘴、侧接送风入口;箱体偏右、水管右侧连接、排风管位于箱体左上方的吊顶式诱导器。

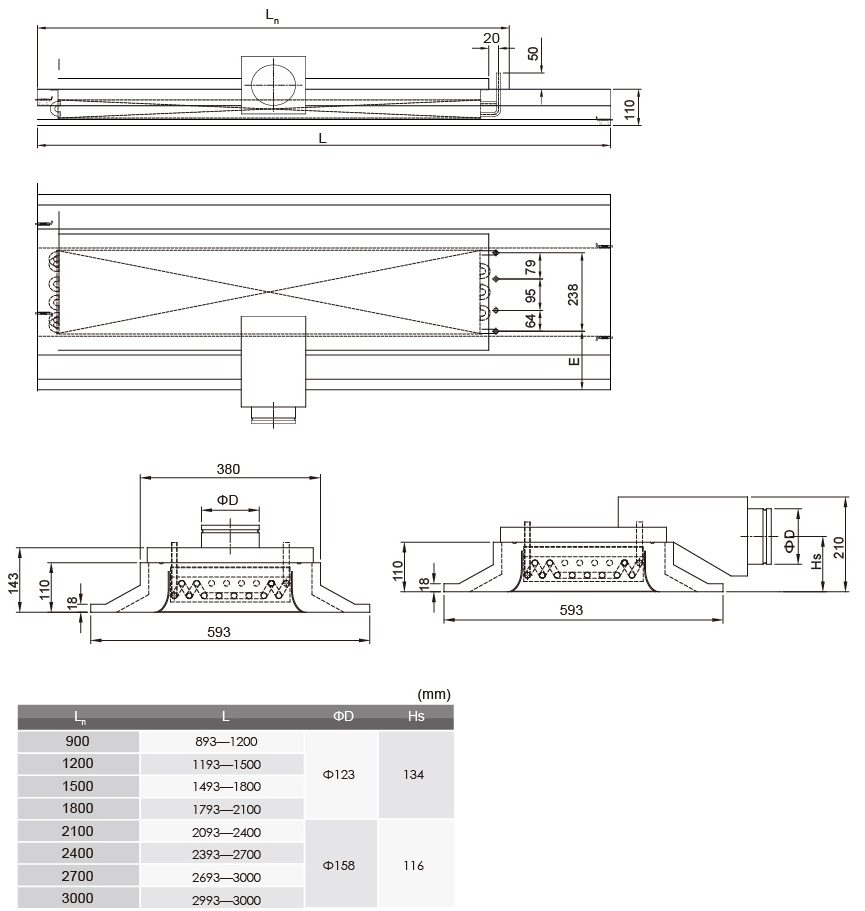

规格尺寸

专利认证

实用新型专利证书

实用新型名称:喷嘴及诱导式空气调节设备

专利号:ZL201220109987.7


评论

请填写你的意见,我们将非常重视它,并迅速给您答复。谢谢!

姓 名: * 邮 箱: *
电 话: *
内 容: *



如需了解更多产品信息,请下载产品电子样本资料,或拨打800-828-2202服务热线索取印刷样本资料。

注:产品图片及规格仅供参考,实际请以实物为准,创建保留最终解释权。
